Update zum Thema flotte Winker bzw. LED im Ovali oder Brezel

Letzte Woche habe ich den nächsten Käfer, diesmal ein 53er Ovali, auf LED Technik umgerüstet.
Über das Thema gibt es ja hier:
www.brezelfenstervereinigung.de/index.ph...-muede-6-volt-kaefer
einen Artikel
und es wurde u.a. hier:
www.brezelfenstervereinigung.de/index.ph...-kuerzere/reply/2611
diskutiert.

Update flotte Winker:

Da die meisten im Bereich Elektrik nicht so versiert sind werde ich oft zum Thema Umrüstung angefragt. Das Ganze dann einem Laien via E-Mail, Telefon oder WhatsApp zu erklären, gestaltet sich als ziemlich schwierig.
Daher wollte ich dieses mal einen einfacheren Weg finden. Unter dem Motto "Versuch macht Klug" kam dieses Mal das Relais von Kabel Schmidt:
www.kabel-schmidt.de/blink-warnblinkgebe...kanlage-6-volt?c=114
zum Einsatz.
Als ich meinen Käfer umgerüstet hatte war unklar ob dieses Relais mit LEDs funktioniert - es funktioniert gerade zu perfekt!

Für Laien ist dieses "Eierlegenge-Woll-Milch-Schwein" Relais bestens geeignet, denn das richtige Kabel einfach an den richtigen Anschluss anschrauben kann jeder.
Besitzer von Modellen ohne Schalttafelabdeckung freuen sich über den aufgeräumten Bereich hinter dem Armaturenbrett da Blinkgeber, Warnblinkgeber und die Arbeitsrelais für die Winkerspulen wegfallen.

Funktionen:

Blinkgeber - intergiert
Warnblinkgeber - integriert
Arbeitsrelais für die Winkerspulen - integriert
Sperrdioden für die Blinkkontrollleuchte - integriert
Winker bei Warnblink Betrieb automatisch deaktiviert
Anschluss für einfachen Zug- oder Kippschalter für Warnblinkfunktion
Anschluss für separaten Zug- oder Kippschalter zum aktivieren/deaktivieren der Winker - optional
Anschluss für separate Warnblinkkontrollleuchte - optional
Anschluss für blinkendes Bremslicht von hinten keine Zusatzblinker montiert - optional
Anschluss für blinkende Winker (erfordert Modifikation am Winker) - optional

Funktioniert mit LED oder Glühbirne oder LED + Glühbirne
Falls die Winker blinken sollen bitte nicht die mitgelieferte Anleitung benutzen, diese trifft für Käfer Winker der Marke SWF oder SHO nicht zu.
Wie unsere Käfer Winker modifiziert werden müssen erläutere ich gerne auf Anfrage.
Wenn eine Anhängerkupplung vorhanden ist wird eine andere Version des Relais benötigt, diese gibt es aber ebenfalls.

Das Relais lässt sich wunderbar unter dem Autoradio (falls vorhanden) verstecken:


Das Ergebnis kann sich sehen lassen:

(mit LED Bestückung)

Und hier die Winker (nach über 30 Jahren funktionslos am Auto ebenfalls überholt):


Update LED Innenbeleuchtung:

Mittlerweile habe ich eine passende Soffitte in warmweiss gefunden, diese passt von der Farbtemperatur viel besser zu unseren alten Autos:




Update LED Standlicht:


Dieses Mal sollten die LED in einem Scheinwerfer der Firma Hella zum Einsatz kommen. Leider funktioniert dieses wegen der Bauform der LED bei Hella nicht sondern nur bei Bosch Scheinwerfern,
Der Grund hierfür ist die Art und Weise wie die Fassung am Reflektor befestigt wird. Bei Bosch wird sie senkrecht aufgesteckt und mit einem Bügel befestigt. Die LED passt gerade so durch die Öffnung im Reflektor. Bei Hella wird die Fassung allerdings einseitig in den Reflektor gekippt und mit einer Zugfeder fixiert. Da die LED dadurch erst etwas schrägt in den Reflektor kommt bis sie ihre endgültige Position erreicht hat, passt sie bei Hella nicht hinein. Hier muss leider die herkömmliche Glühbirne zum Einsatz kommen


Foto: Grendel


Foto: Grendel

Update LED Ba20d Birne für Abblend- und Fernlicht:


Bei einem Scheinwerfer der Firma Hella muss der kleine Reflektor vor der Birne entfernt werden da sonst die LED nicht hineinpasst (ein paar mm zu lang). Dieser Reflektor wird beim Einsatz von LED Birnen aber überhaupt nicht benötigt da die LED nach vorne kein Licht abstrahlen das zurück auf den Hauptreflektor geworfen werden muss.


dazu einfach die Laschen aufbiegen und den zusätzlichen Reflektor durch das Loch für die Fassung herausnehmen. Der Scheinwerfer muss nicht zerlegt werden.


Das Ergebnis kann sich sehen lassen:



Bild: Franny Lee


Bild: Franny Lee

Die Arbeitsrelais für die LED Ba20d Birne für Abblend- und Fernlicht sind nach wie vor erforderlich, da diese bei einer
Spannung < 6V leicht zum flackern neigen.

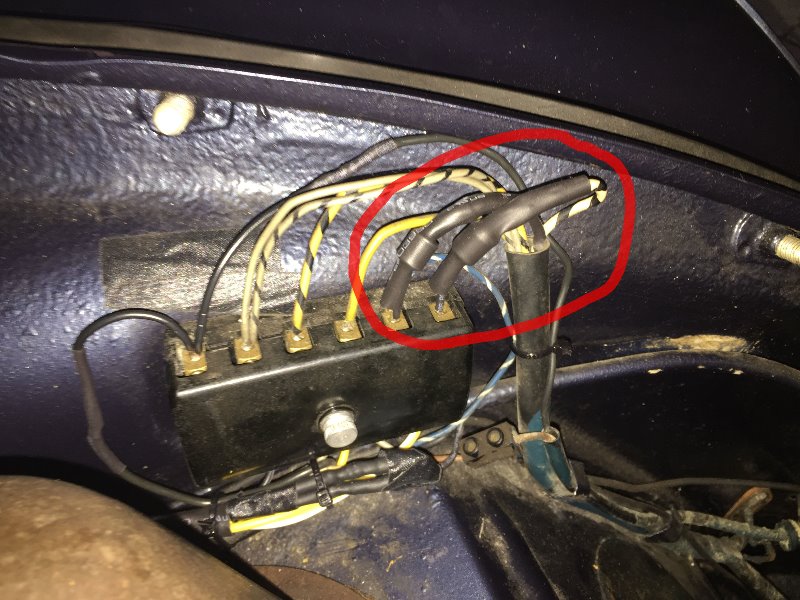

Die zwingend benötigten Sperrdioden für die Umschalte Funktion zwischen Abblend- und Fernlicht der LED Ba20d Birne kann man bei Modellen mit großem Sicherungskasten neben dem Tank gut dort anschließen.


Arbeitsrelais für Stand- und Bremslicht sind nicht zwingend erforderlich aber ich empfehle den Einbau.


Rücklicht


Bremslicht


Viel Spaß beim basteln

Hallo Ralf,

Die Bilder sagen wieder alles! Sehr guter Update.
Danke!

Marc / NL

Hallo Ralf,

bzgl. Abblend- und Bremslicht sowie Blinkerleuchten ist ja sehr oft das Problem gegeben, dass hier mit warmweißem Licht schlecht was zu bekommen ist, bzw. wenn dann z.B. teuer in UK beim Oldtimer-LED Versand.

Ich habe mir letzte Woche beim Brezel die Blinker auf LED umgestellt. Sind ganz normale Soffitten-LEDs, und die gibt es in warmweiß in 12v für einen Appel und Ei.
Bzgl. Qualität, naja, ... 99% der LEDs kommen aus China, auch die von teuren Versandhändlern, daher kann man sich auch diese 2x bestellen.
www.ebay.de/itm/163907760192

Zwischen Blinkgeber und LED-Leuchte setzt Du diesen 6v->12v Spannungswandler dazwischen, den Du vorab auf 13v Ausgangsspannung bei 6v Eingang einstellst.
www.ebay.de/itm/MT3608-2A-Step-Up-Booste...erry-Pi/162891833073
Der ist so groß wie 2 Briefmarken, lässt sich gut verstecken und die 1A reichen für die jeweils 2 LED Soffitten aus.
Diese Dinger kann man auch (wenn gewünscht) vor 12 Bremslicht LED-Birnen setzen.

Und das sieht dan so aus.
vimeo.com/429567682

Hallo Andrej,

warum mit einem Wandler wenn es die auch in 6V gibt.
Außerdem solltest du bedenken das nach Möglichkeit die LED in der gleichen Farbe leuchten soll wie das Glas hinter dem sie eingebaut ist.

Auf Grund Corona bedingter Lieferschwierigkeiten haben wir bei diesem Projekt auf Ebay zurückgegriffen:

Rück-/Bremslicht hier eine Ba15d rot:
www.ebay.de/itm/2X-6-Volt-Rot-BA15D-Dopp...2:g:KxUAAOSwS7Ber-dx
22,22€ / Paar


Innenleuchte Soffitte 42mm warm weiß LED 180° Abstrahlwinkel:
www.ebay.de/itm/6-Volt-WARM-WHITE-42-43-...f:g:4hQAAOSwsQJer-ew
4,46€ / Stück


Blinker, hier Soffitte 42mm, LED 360° Abstrahlwinkel (z.B. Hella Zusatzblinker):
www.ebay.de/itm/LED-Lampe-Birne-warm-Fes...9:g:3S4AAOSwHwldlHKA
6,50 € Stück


oder Blinker Ba15s gelb (Rechteckkäfer):
www.ebay.de/itm/2x-6-VOLT-LED-INDICATOR-...d:g:S2cAAOSw5ohesVAF
19.92 € / Paar


Standlicht Ba9s warmweiß (Achtung nur im Bosch Scheinwerfer verwendbar):
www.ebay.de/itm/2-X-Warm-Weis-6v-LED-Sta...b:g:-40AAOSwo4pYW9BP
9,82€ / Paar


alternativ (passt in Bosch und Hella):
www.ebay.de/itm/Lampe-Birne-LED-warm-wei...Trabant/162301341050
4,-€ / Stk


Hauptscheinwerfer symmetrisch Sockel Ba20d:
www.ebay.de/itm/Lampe-Birne-Bilux-LED-wa...5:g:WngAAOSwqExcs5hO
45,-€ / Stk

Hinweis: die benötigten Sperrdioden für das Fernlicht liegen bei diesem Lieferanten bereits bei

alternativ Hauptscheinwerfer asymmetrisch Sockel R2 P45t:
www.ebay.de/itm/Lampe-Birne-Bilux-LED-wa...c:g:UJsAAOSw3KBcs5iT
45,-€ / Stk

Hinweis: die benötigten Sperrdioden für das Fernlicht liegen bei diesem Lieferanten bereits bei

Winker Soffitten 6V, 31mm, warm weiß:
www.ebay.de/itm/LED-Birne-Festoon-Soffit...p2060353.m2749.l2649
6,50 € / Stk

Hinweis: passen rein, ggf, zusammen mit Glas einbauen

Bestellungen aus England und Polen lassen sich ggf. jeweils zusammenfassen (Versandkosten).

Lieferzeiten waren immer unter einer Woche trotz England, Polen und Corona.

Gruß
Ralf

Hallo Andrej,
warum mit einem Wandler wenn es die auch in 6V gibt.
Außerdem solltest du bedenken das nach Möglichkeit die LED in der gleichen Farbe leuchten soll wie das Glas hinter dem sie eingebaut ist

Hi Ralf,

weil a) die 6v sehr teuer sind, b) auch die Lichtstärke der LEDs beim oft vorkommenden Spannungsabfall bei 6v leidet und c) manche speziellen Birnen-Modelle mit speziellem Abstrahlwinkel o.ä teils nicht für 6v in warmweiß gibt. Diesen günstigen Mini-Wandler steckst Du nur dazwischen.


(Das Forum macht immer ein https draus, daher "http" zum Betrachten einsetzen. Leider kann man mit der neuen Forensoftware auch keine Bilder mehr vernünftig einbetten)
"geht doch Prima, Anhang anklicken, Bild auswählen und einfügen klicken, Gruß Ralf"
"wo gibt es denn noch http (ohne Sicherheitsprotokoll) Webseiten????"

Bzgl. Farbe der LED-Leuchte, ... es reicht, wenn die LED in einem Warmweiß mit ca. 3300k leuchtet (so in etwa wie die normale Birne), sodann kannst Du sie hinter alle möglichen Leuchten-/Lampengläserfarben verbauen. Siehe mein Video mit den Blinkern, hier sind die für 4€ (4 Stk. komplet!) eingesetzt und hinter dem orangen Blinkerglas wirken sie in der Farbtemperatur 1:1 wie die originalen Birnen.

Das Einzige, was bei LEDs im Allgemeinen optisch ein wenig an Originalität missen lässt, ist die kurze Aufleucht/Einschaltdauer der LED verglichen mit dem typischen Aufleuchten der alten Fadenbirnen, aber auch hier kann man mit Widerstand und Kondensator dies sehr schön nachahmen.

Hallo Andrej,

von den Minispannungswandlern halte ich leider gar nichts (hatte ich vor Jahren auch mal eingebaut). Normalerweise sind das höchsten Spannungsdoppler. Und falls die wirklich eine konstante Ausgangsspannung liefern werden die ziemlich warm. Ich weiß wo von ich Rede. Ich habe einen echten Spannungswandler (für Radio, IPod, Smartphone Navi, GoPro o.ä.) der ist groß und wird trotz Kühlkörper auch warm.

Spannungsabfall bei 6V gibt es bei mir nicht. Alle LED werden via Arbeitsrelais direkt von der Batterie gespeist um den Spannungsverlust durch Übergangswiderstände in der alten Käfer Elektrik zu eliminieren. Und da bei 6V der doppelte Strom fließt wie bei 12V ist dieser recht groß.

Gruß
Ralf

bei mir ist auch das Thema hintere Blinker etwas "dezenter" gelöst - sogar mit Segen des TÜV.

Hi Ralf,

von den Minispannungswandlern halte ich leider gar nichts (hatte ich vor Jahren auch mal eingebaut). Normalerweise sind das höchsten Spannungsdoppler. Und falls die wirklich eine konstante Ausgangsspannung liefern werden die ziemlich warm. Ich weiß wo von ich Rede. Ich habe einen echten Spannungswandler (für Radio, IPod, Smartphone Navi, GoPro o.ä.) der ist groß und wird trotz Kühlkörper auch warm.

Ich will jetzt hier nicht auf den Wandlern rumreiten, man könnte auch sagen 12v hat in useren Modellen nix zu suchen, was verständlich ist, aber die Zeile oben ist leider ein Vergleich bzgl. Wandlern, der hinkt, daher erlaube mir den Kommentar und bitte nicht falsch verstehen, ist keine Kritik, sondern eine reine Anmerkung.

Wenn Du das Datenblatt jenes "MT3608" Wandlers lesen würdest, wüsstest Du dass es sind nicht "höchstens" Spannungsdoppler sind. Es sind einstellbare "moderne" Wandler, die am Ausgang eine konstante Spannung von bis zu einstellbaren max. 24v abgeben, und es wird dahingehend nichts merklich warm, da diese aufgrund der anliegenden LEDs kaum mit Strom belastet werden, wir sprechen hier von weit unter einem Ampere, was kaum Verlustwärme bei jenem Wandler-Modell mit sich bringt. Daher wird da nix warm, solange man nichts großes an Verbrauchern anschließt, was ein Ampere übersteigt.
Jener von Dir genannten Spannungswandler, den Du verbaut hast, ist nicht mehr "echt" als ein kleiner von mir genannter, nur ziehen hier bei Dir logischerweiese Radio, IPod, Smartphone Navi, GoPro o.ä alleine einzeln schon einiges mehr an Strom, daher die weiteaus merklichere Abwärme Deines Wandlers.

Ganz viele Grüße

Bitte, Leute!

Alle Wege führen nach Rom, d.h. es gibt mehrere Lösungen mit unterschiedene Vorzügen und Nachteilen. Habe ich auch selbst erfahren...
Um die Diskussion etwas locker zu halten diesmal von mir nur ein Bild. Wer kann das orten?



gruss

Marc / NL

@Marc,
Bosch Reflektor, H1/H4 LED Clone?, und Blinker Birne.
Hättest aber auch gleich eine Seal Beam Gehäuse (hat unten eine Fassung) in Kombi mit symmetrischen Glas und Reflektor nehmen können und dir das Loch für die Blinker Birne im Reflektor sparen.

Bei euch in den Niederlanden ohne TÜV mag das gehen aber komm mit der Birne im Reflektor mal in Deutschland zu dem Herrn Prüfingenieur dann holen die in der Schlange hinter dir schon mal eine Tüte Popcorn

@Andrej,
Ich nehme mal an du hast die Walzenblinker von Hella verbaut. Da ist original eine 42mm Soffitte mit 18W drin. Die endsprechende LED hat 2,4 W und 0,4 A. Das heißt du hast links und rechts einen Miniwandler. Wenn nicht, d.h. du speist zentral mit einem ein, wird es beim Warnblinken mit 1,6 A über längere Zeit ziemlich eng. Da bleibe ich lieber bei meinen 6V LED und zahle in Summe einen 10er mehr. Aber wie Marc schon sagte „viele Wege führen nach Rom“. Die kleinen Dinger mögen vielleicht für die Blinker gerade so reichen, aber spätestens beim Licht ist Schluss. Dann doch lieber 6V oder gleich auf 12V umrüsten (kommt für mich nicht in Frage deshalb 6V LED)
